Förvaringsbänk 3600 mm med dynförvaring

Översikt

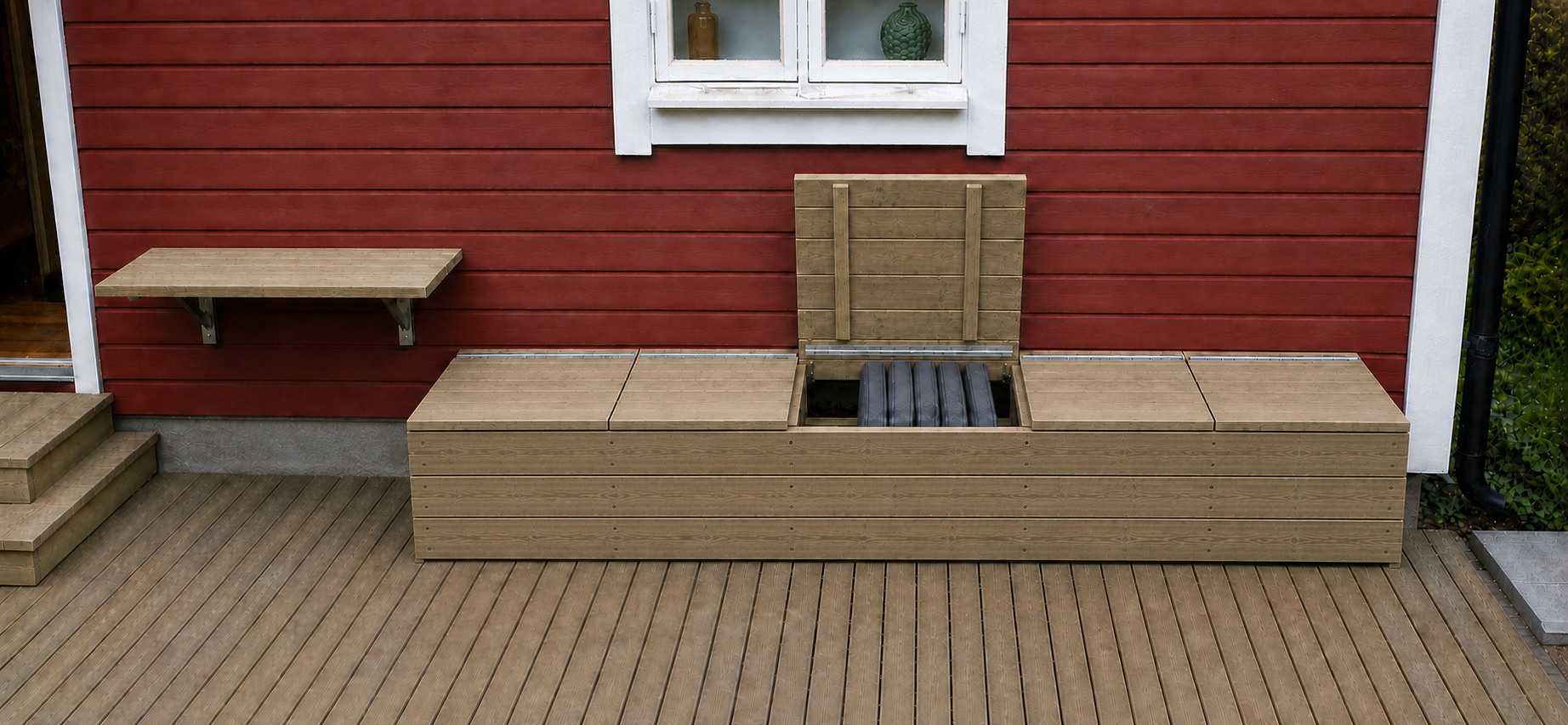

Bänken byggs längs fasaden ovanpå altanen och utnyttjar husets befintliga bärlina som bakre upplag. Sex dolda L-stöd bär fem lika stora lock med pianogångjärn. Fronten är fyra obrutna trallbrädor utan synliga ben eller lister. Dynorna förvaras i bänken, och mellanrummet mellan altan och fasad ger extra höjd för höga dynor. Klaffbordet till vänster i konceptbilden är ett separat projekt.

Konstruktion

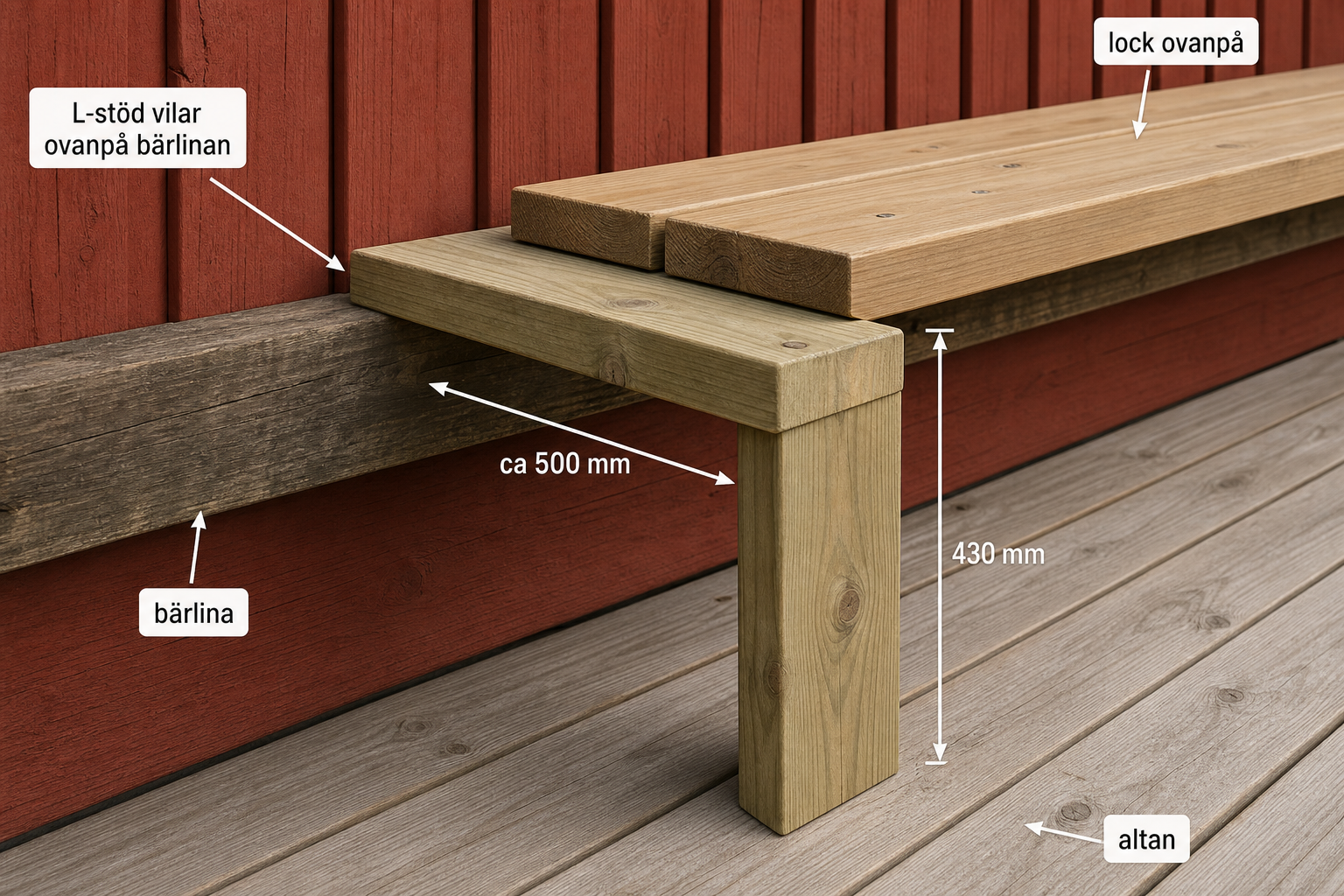

Varje stödlinje är ett L-stöd av regel 45x70: den horisontella delen ligger plant (70 mm-sidan uppåt) ovanpå den befintliga bärlinan och går cirka 500 mm framåt, och ett lodrätt ben står på altanen. Varje L-skarv förstärks med två vinkelbeslag. Locken vilar på stödlinjerna; ett mellanstöd (70 mm brett) delas av två lock med cirka 33 mm upplag var.

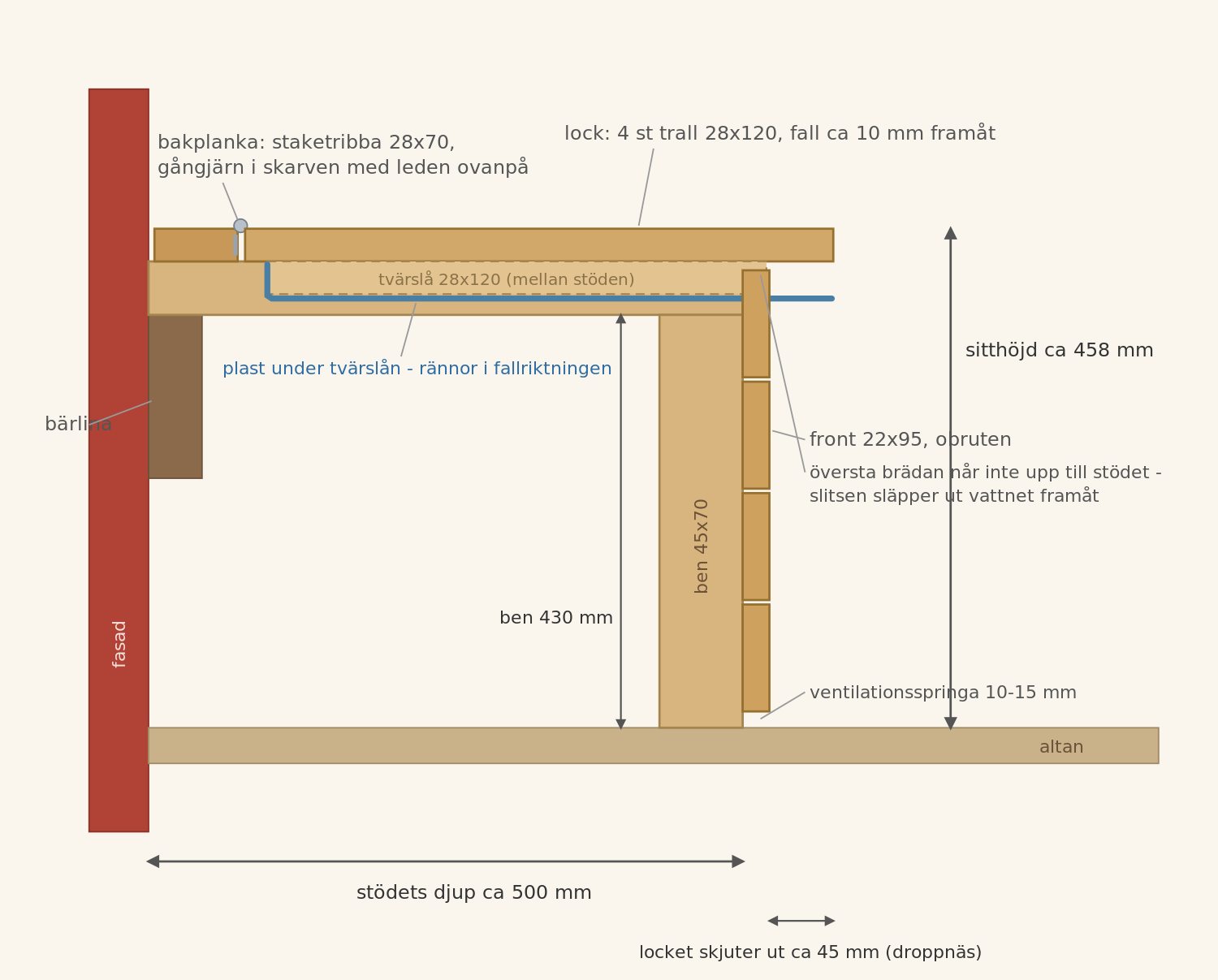

Så bygger du L-stöden

Varje L-stöd består av två delar 45x70: en horisontell del som ligger plant (70 mm-sidan uppåt) och ett ben. Benet sitter under horisontaldelens framände så att sittlasten går rakt ner i benet, trä mot trä – inte genom skruvarna.

1. Kapa sex horisontella delar à cirka 500 mm.
2. Provlägg den första ovanpå bärlinan vid en stödlinje och kontrollera att den ligger stadigt an.
3. Mät benets längd: avståndet från horisontaldelens undersida till altanen vid framänden, minus cirka 10 mm för fallet. Nominellt cirka 375–385 mm – men mät vid varje stödlinje, altanen kan bukta.
4. Kapa benet och ställ det med 70 mm-sidan i djupled (framåt–bakåt), i liv med horisontaldelens framände. Då får frontbrädorna skruvfäste i benets 45 mm-sida.
5. Förborra och skruva två träskruv 5,0x80 uppifrån genom horisontaldelen ner i benets ändträ.
6. Förstärk skarven med två vinkelbeslag med ankarskruv, ett på varje sida av benet.
7. Fäst i bärlinan med 5,0x80 så att stödet inte kan glida.
8. Kontrollera med snöre eller rätskiva att alla sex stödens ovansidor ligger i samma plan i sidled och har samma fall, cirka 10 mm ner mot framkanten.

Material & inköp

Priser och lagersaldon kontrollerade mot Byggmax 2026-07-12. Beräknad kostnad: cirka 1 998 kr i Kalmar respektive 2 046 kr i Borgholm, exklusive frakt och bakplankeribban 28x45 (eget virke eller pris i butik). Pianogångjärnen finns endast online. Plast till vattenavledningen finns redan hemma, och locken tar emot mot fasaden när de öppnas, så kätting och skruvöglor behövs inte.

Rekommenderade virkeslängder

• 45x70: två längder à 3,6 m till de sex L-stöden.
• 28x120: sex längder à 3,6 m. Fyra ger de 20 lockbitarna à 720 mm helt utan spill, femte och sjätte de tio tvärslåarna.
• Ribba 28x45: en längd à 3,6 m till gångjärnsplankan – passar exakt.
• 22x95: sex längder à 3,6 m. Fyra obrutna till fronten, två till gavlarna.

Inköpslista Bauhaus Kalmar

Detta är ett komplett alternativ till Byggmax-listan för samma 3600 mm-bänk. Priser, saldo och hyllplatser kontrollerades mot Bauhaus Kalmar 2026-07-13. Total varukostnad är cirka 1 949,45 kr, exklusive eventuell frakt, egen plast och nubb eller klammer.

Öppna utskriftsvänlig checklista Öppna textversion

Drive-in – Gång 1

Huvudentré och Drive-in utsida

Kaplista

Byggsteg

1. Kontrollera bärlinan. Peta med kniv och se att den är frisk och någorlunda rak. Hela bakkantslasten vilar på den – är den rötskadad måste den bytas eller förstärkas först.
2. Märk ut stödlinjerna med 720 mm mellanrum: 0, 720, 1440, 2160, 2880 och 3600 mm.
3. Bygg sex L-stöd av 45x70. Horisontella delen vilar plant ovanpå bärlinan och går ca 500 mm framåt; benet står på altanen.
4. Förstärk varje L-skarv med två vinkelbeslag och ankarskruv. Alla ovansidor i samma plan, med cirka 10 mm fall framåt – det driver ut vattnet och märks inte när man sitter.
5. Montera gångjärnsplankan – ribba 28x45 fast längs bakkanten, samma tjocklek som locken så att ovansidorna ligger i liv. Placera framkanten ca 75 mm från fasaden (25–30 mm luftspalt bakom ribban) så att lockets droppnäs på ca 45 mm behålls. Förborra – ribban är smal.
6. Bygg fem lock. Fyra trallbrädor à 720 mm per lock, två tvärslåar av 28x120 plant undertill i fallriktningen, indragna så de passerar mellan stödlinjerna. Nubba plast mot tvärslåarnas undersidor (se Vattenavledning). Sviktar ett lock: lägg till en tredje tvärslå.
7. Lägg stödremsor av plast på varje stöds ovansida innan locken läggs på. Mellanstöden delas av två lock, ca 33 mm upplag var. Lämna rörelsespel.
8. Montera pianogångjärnen – ett sammanhängande gångjärn per lock, monterat i skarven mellan bakplankan och locket: bladen mot de stående kanterna, leden några millimeter över ytan. Kontrollera utomhusklassning; byt till rostfritt om Byggmax-varianten inte håller.
9. Klä fronten med fyra obrutna brädor, skruvade i alla sex stödben. Översta brädan ca 5 mm under stödens ovansida – slitsen släpper ut vattnet från stödremsorna. Nedersta brädan med 10–15 mm ventilationsspringa mot altanen.
10. Klä yttergavlarna. Inga täta mellanväggar mellan facken – luften ska kunna röra sig.
11. Slutkontroll av locken. Öppna varje lock helt – det ska vila stadigt mot fasaden utan att kunna slå igen av sig självt. Prova med lastade lock att inga fingrar kan klämmas vid gångjärnslinjen, och håll i locken vid blåst.

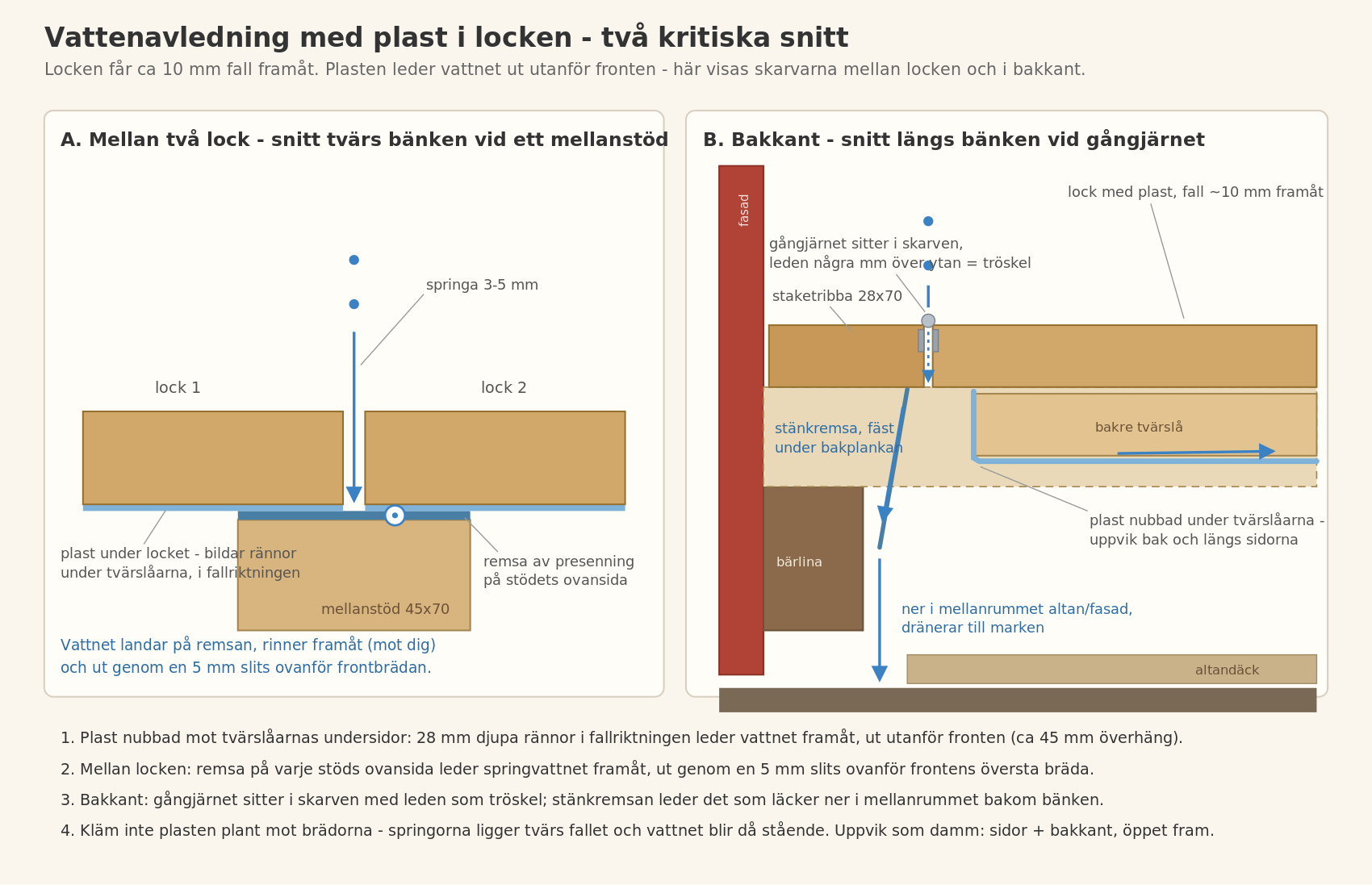

Vattenavledning

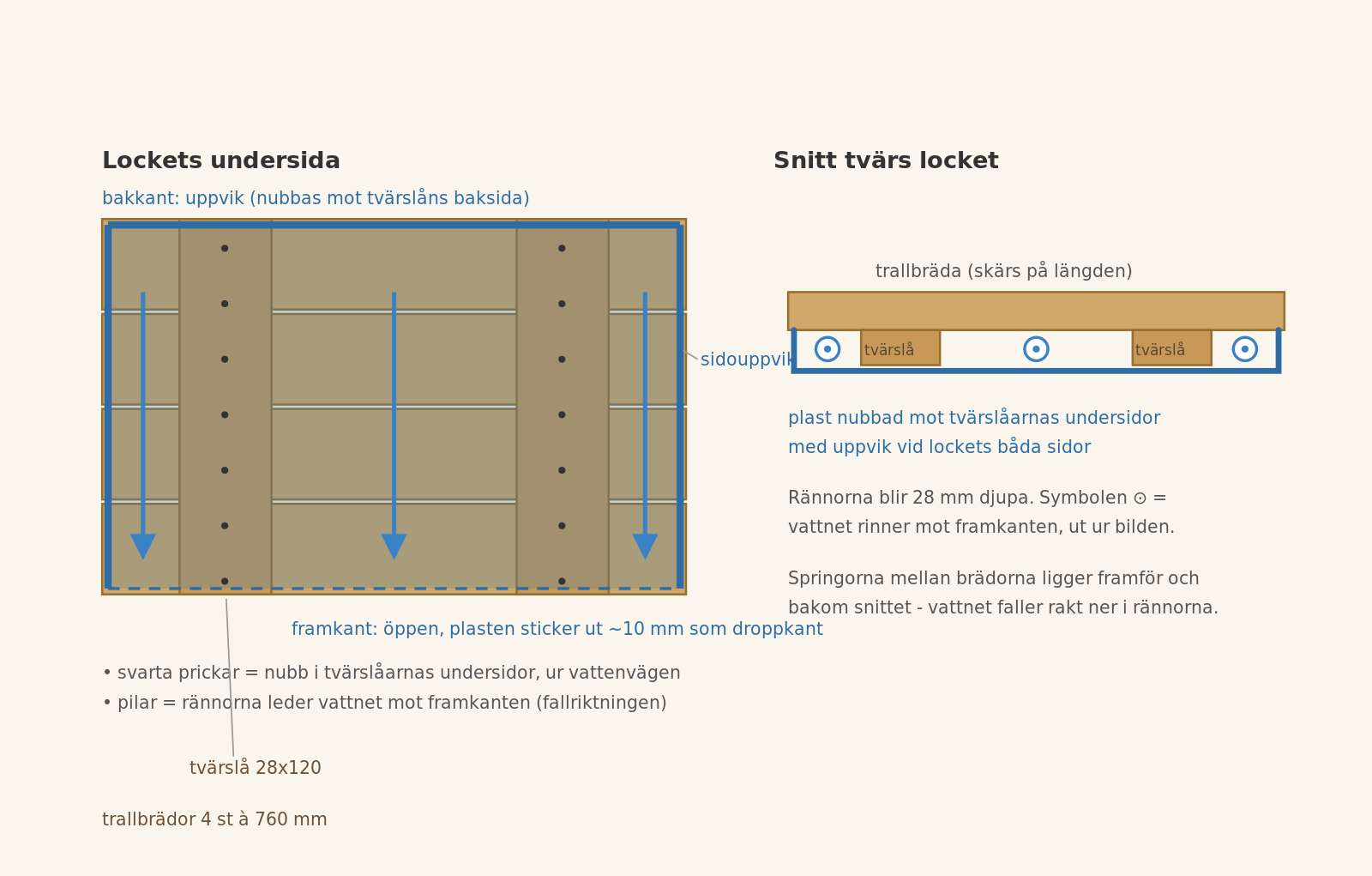

Trälock blir aldrig helt täta – impregnerad trall krymper och springorna öppnar sig. I stället görs locken själva avvattnande med plast nubbad mot tvärslåarnas undersidor. Mellan tvärslåarna bildas då 28 mm djupa rännor som går i fallriktningen: vattnet som läcker genom springorna faller ner i rännorna och rinner framåt med lockets fall, ut utanför fronten som locket skjuter ut cirka 45 mm över.

Vik upp plasten som en damm längs lockets båda sidor och i bakkant (nubbas mot bakre tvärslåns baksida) så att rännorna bara är öppna i framkant, och låt plasten sticka ut cirka 10 mm där som droppkant. Nubbhålen hamnar i tvärslåarnas undersidor, ur vattenvägen. Springorna mellan locken tas om hand av stödremsorna, som leder vattnet framåt och ut genom slitsen ovanför frontens översta bräda - den når medvetet inte upp till bärkonstruktionen, så där rinner vattnet fritt ut framåt. I bakkant sitter gångjärnet i skarven mellan bakplanka och lock med leden några millimeter över ytan som en liten tröskel, och en stänkremsa under bakplankan leder det som ändå läcker ner i mellanrummet mellan altan och fasad.

Egen plast används. Åtgång: fem lockstycken cirka 760x520 mm, sex stödremsor (100–150 mm breda, ca 550 mm långa) och en stänkremsa cirka 3600x150 mm. Se plasten som en utbytbar slitdel – dra loss nubben och byt vid behov. Åldringsbeständig byggplast eller EPDM håller längst.

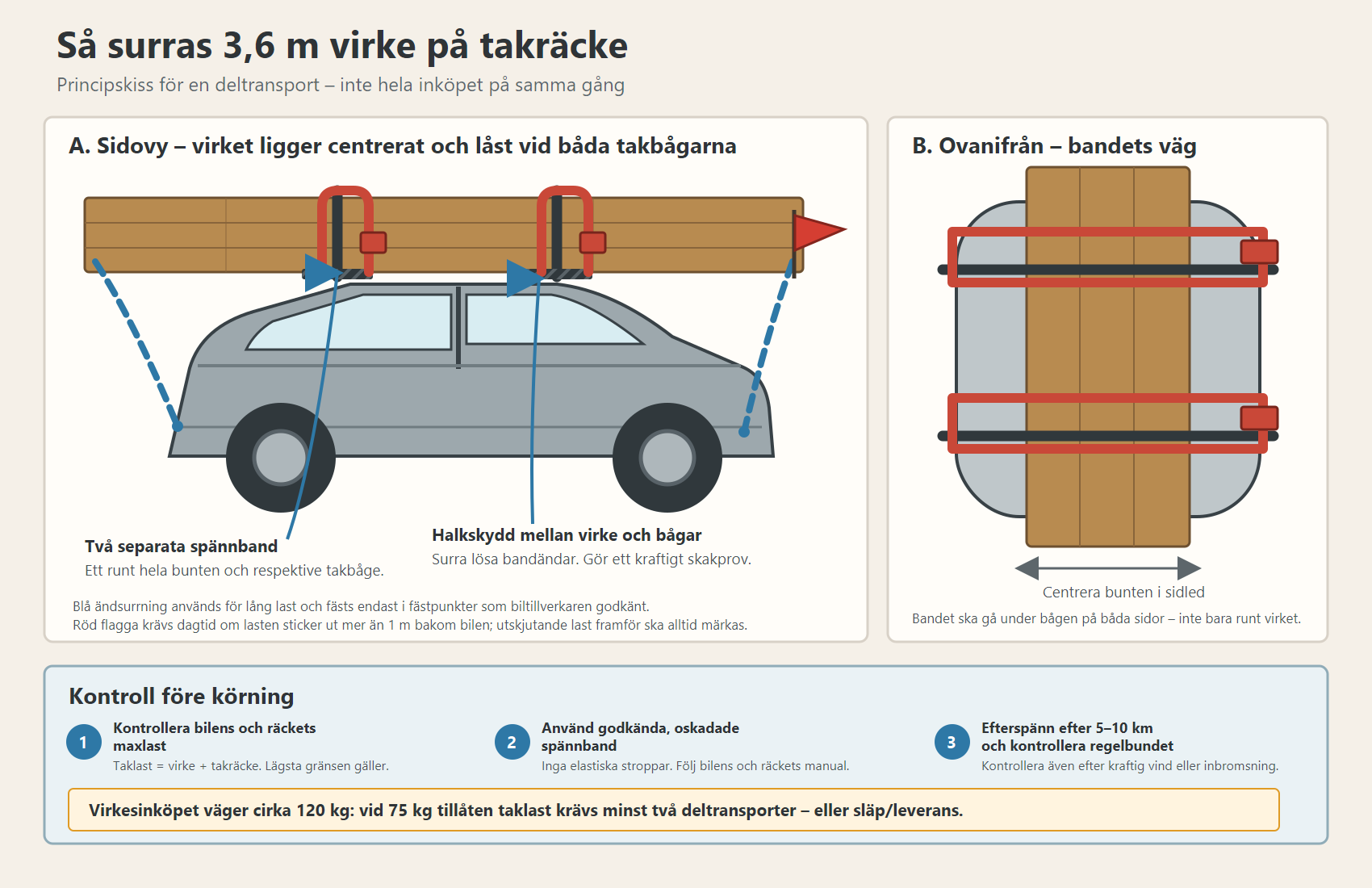

Transport av virket på takräcke

Hela virkesinköpet väger uppskattningsvis cirka 120 kg, exklusive takräcket. Det är för mycket för många personbilstak. Kontrollera både bilens instruktionsbok och takräckets märkning: den lägsta tillåtna maxlasten gäller och takräckets egen vikt ingår i taklasten.

Öppna transportbilden i full storlek

Exempel på två deltransporter

• Använd två separata, oskadade och dimensionerade spännband: ett runt hela bunten och den främre takbågen, ett runt hela bunten och den bakre.
• Lägg halkskydd mellan virke och takbågar, centrera bunten och surra lösa bandändar. Använd inte elastiska bagagestroppar.
• Lång last bör även säkras fram och bak, men endast i fästpunkter som biltillverkaren har godkänt.
• Märk last som sticker ut framför bilen eller mer än en meter bakom. Dagtid används tydlig röd markering; i mörker krävs föreskrivna lyktor och reflexer.
• Efterspänn efter 5–10 km och kontrollera regelbundet. Anpassa hastigheten efter last, vind och väg.

Regler och vägledning: Transportstyrelsen – Lastsäkring, Transportstyrelsen – Att lasta rätt och Thules säkerhetsanvisningar.

⚠ Riskmoment & säkerhet

Under bygget

Vid användning

Underhåll

• Varje vår: kontrollera gångjärnen och att inga skruvar stigit. Peta på bärlinan och stödbenens nederkant – trä mot altan är en fuktpunkt.
• Plasten: utbytbar slitdel. Dra loss nubben, byt duken, nubba nytt. Kontrollera samtidigt att rännorna är fria från löv.
• Träytor: impregnerat kan stå obehandlat första året. Olja när virket torkat – det ger längre livslängd och snyggare yta.
• Vinter: ta in dynorna. Locken mår bra av att öppnas och vädras några gånger per säsong.
